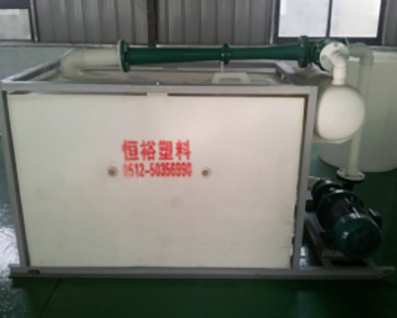

湖北立式環保型真空機組

所屬分類：湖北立式環保型真空機組
發布日期：2021-07-14

產品概述

一、設備特點：
　　HY型系列真空機組，采用防腐PP水箱，緩沖罐，RPP水沖泵，止回閥，蒸汽水噴射泵，羅茨真空泵組成各系列機組，結構緊湊，能耗低，真空高，可移動。
二、使用注意事項：
　　1、設備應安裝在平整堅實基礎上，保證設備的務重強度。
　　2、開機前水箱灌滿水，打開水泵進水閥門。水泵嚴禁脫水空轉及反轉，以防損壞水源。
　　3、汽水串聯機組應先啟動水源，水噴射真空開始工作，然后打開蒸汽開關，蒸汽泵開始工作。羅茨—水噴射機組應先啟動水源，水噴射真空開始工作，真空度到-0.092Mpa時，才能啟動羅茨真空泵，低于真空-0.092Mpa，應立即停止羅茨真空泵工作，建議安裝設備控制電器開關，便于操作。
　　4、使用時循環水箱應經常補充冷卻水更換循環水，降低工作水溫，嚴防循環水中有顆粒雜物。
　　5、設備停機時應先關閉蒸汽閥門，停止羅茨真空泵，打開真空罐上放空閥門，降低真空度。然后停止工作。否則產生倒吸及損壞設備。

型號	極限真空度 Mpa	保證真空度 Mpa	Zui大抽氣量 m³/h	臥式機組外型尺寸			配套離心泵
型號	極限真空度 Mpa	保證真空度 Mpa	Zui大抽氣量 m³/h	長	寬	高	型號	功率KW
P-1-20	0.0985	0.098	20	1100	800	800	50FP-20	1.5
HY-40	0.0985	0.098	40	1100	800	800	50FP-22	2.2
HY-60	0.0985	0.098	60	1600	1000	1200	50FP-25	4
HY-80	0.098	0.098	80	1600	1000	1200	65FP-25	4
HY-100	0.0985	0.098	100	1800	1000	1300	80FP-30	4
HY-120	0.098	0.097	120	2000	1000	1300	80FP-30	4
HY-160	0.0985	0.098	160	2000	1000	1300	80FP-32	5.5
HY-200	0.098	0.097	200	2000	1000	1300	80FP-32	5.5
HY-280	0.0975	0.0965	280	2500	1000	1300	80FP-32	7.5
HY-360	0.099	0.098	360	2500	1200	1300	100FP-30	11
HY-400	0.099	0.098	400	2500	1200	1400	100FP-32	15
HY-500	0.098	0.097	500	2500	1200	1400	100FP-32	15

注：YB-Ⅱ型成套機組底座采用全塑結構

YBQ型汽——水串聯噴射真空機組系列

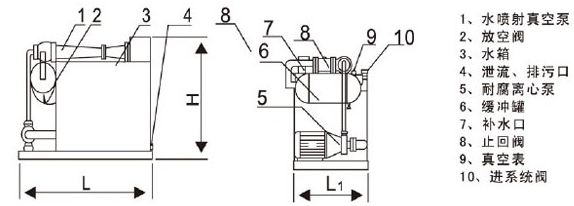

1、蒸汽真空泵 2、水噴射真空閥 3、放空閥 4、水箱 5、泄流、排污口 6、耐腐離心泵 7、緩沖罐 8、補水口 9、系統連接閥

型　號	極限真空度 mmHg	Zui大抽氣量 m³/h	蒸汽壓力 Mpa	蒸汽耗量 kg/h	機組外型尺寸			蒸汽泵高度	配套離心泵
型　號	極限真空度 mmHg	Zui大抽氣量 m³/h	蒸汽壓力 Mpa	蒸汽耗量 kg/h	長	寬	高	蒸汽泵高度	型號	功率KW
HYQ-100	5	100	3	35	1800	1000	1300	1100	80FP-30	4
HYQ-120	5	120	3	35	2000	1000	1300	1100	80FP-30	4
HYQ-180	5	160	3	40	2000	1000	1300	1100	80FP-30	5.5
HYQ-200	5	200	3	40	2000	1000	1300	1100	80FP-30	5.5
HYQ-280	5	280	3	40	2500	1000	1300	1100	80FP-30	7.5
HYQ-360	5	360	3	45	2500	1200	1300	1100	100FP-30	11
HYQ-400	5	400	3	45	2500	1200	1400	1100	100FP-30	15
HYQ-500	5	500	3	50	2500	1200	1400	1100	100FP-30	15
